Descrizione Progetto
Modellazione da nuvola di punti di impianto chimico – Spiga Nord – Carasco (Ge)
Committente: Spiga Nord – Carasco (Ge)
Anno di riferimento: 2015

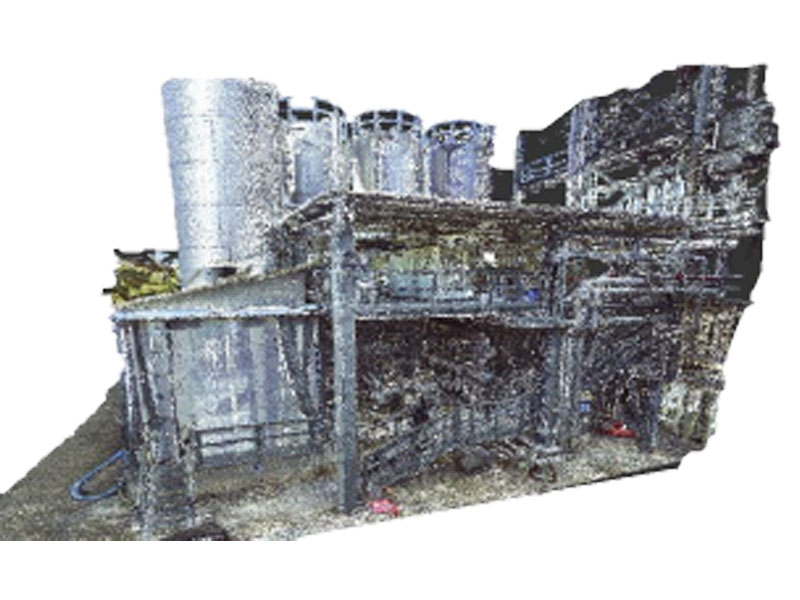

L’obiettivo della committenza era di poter disporre di un modello dell’esistente, su cui progettare la rivisitazione dell’impianto, ai fini sia dell’ampliamento dello stesso, sia della manutenzione. L’attività condotta è consistita nella creazione di un modello parametrico dell’impianto in Plant 3D; essa è stata sviluppato a partire da una nuvola di punti, con la digitalizzazione ad uso database dello stato di fatto delle tubazioni, delle strutture e degli allestimenti del complesso industriale. A partire dalla fondazione, costituita da una piattaforma in c.a, l’impianto si sviluppa verticalmente su di una struttura a traliccio in acciaio a due piani, all’interno della quale sono posizionati serbatoi di vario genere, linee di tubi di acciaio inox o di acciaio al carbonio, con tutti gli allestimenti necessari alla produzione della glicerina raffinata vegetale.
